• Fixation des supports de rouleau
Calculez la longueur totale de votre
Type d'élément :
Longueur :
Quantité :

Longueur de l'élément : mm

Longueur totale du linéaire = mm

Rayonnage mi-lourd porte bobines

288,80 €
HT
Hauteur
Longueur
Profondeur
Nombre de niveaux
Diamètre des tubes
Type d'élément
gif rayonnage
Quantité

Documentation technique

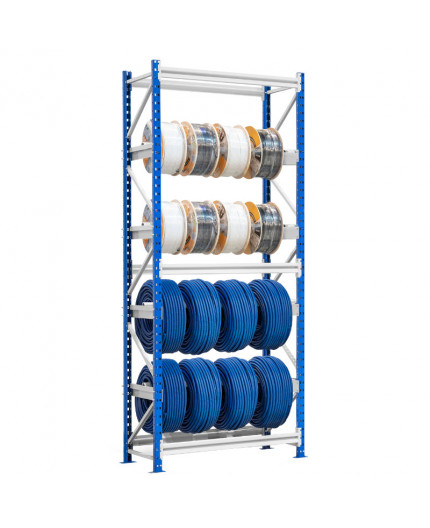

Besoin de stocker des bobines de fil, des gaines, des rouleaux de câbles ou de la corde ...?

Le rayonnage mi-lourd porte bobines est parfaitement conçu pour cela

Disponible avec deux diamètre de tubes, pour entreposer ou dérouler des bobines avec des charges plus ou moins lourdes

Hauteur : 2 000 et 2 400 mm

Profondeur : 500 mm

Longueur des lisses : 1 000 et 1 250 mm

Le rayonnage mi-lourd pour le stockage de bobines ou de tourets est livré avec au minimum 3 niveaux pour la hauteur 2 000 mm et 4 niveaux pour la hauteur 2 400 mm. En fonction du diamètre de vos bobines vous avez la possibilité d’ajouter des niveaux supplémentaires.

La profondeur de 500 mm vous permet de stocker aisément de grosses bobines.

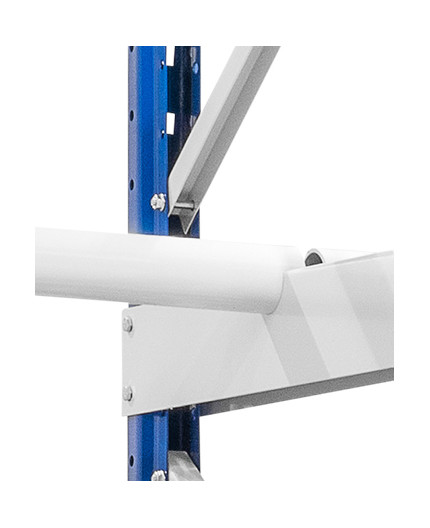

Les tubes ronds utilisés comme dévidoirs de bobines font soit un diamètre 34 x 3 mm soit 50 x 3 mm vous sélectionnez l'un ou l’autre en fonction de votre usage (poids et/ou dimensions des bobines à entreposer). Les tubes sont posés sur des traverses qui sont elles mêmes boulonnées aux échelles

Le rayonnage support bobines à une structure en acier résistant, de finition peinture époxy bleu (RAL 5005) pour les montants des échelles (50 x 50) et gris (RAL 7035) pour les tubes, les lisses (62 x 25 x 1,5 mm). Les entretoises ou contreventement (horizontales et diagonales) des échelles sont en acier galvanisé.

L’accrochage des lisses se fait avec trois griffes et les goupilles de sécurité permettent d’obtenir une rigidité parfaite de l’ensemble.

Montage facile du rayonnage semi-lourd

Le rayonnage mi-lourd porte bobines est livré démonté en kit avec une notice de montage, il est facile à assembler, il faut boulonner les échelles.

Il est possible de régler la hauteur des lisses tous les 50 mm afin que ce rayonnage s’adapte au mieux à la taille des tourets de câbles.

Composition

  • D’échelles (2 pour l’élément de départ et 1 pour le suivant) avec pied métallique
  • De 6 lisses (hauteur 103 mm, épaisseur 34 mm)
  • De 3 tubes et de deux traverses boulonnées par tubes pour soutenir les bobines.

Les accessoires :

  • Tubes et traverses supplémentaires

Les types d’éléments :

L'élément de départ possède 2 échelles et l'élément suivant 1 échelle. L’élément suivant s'accroche sur l’échelle de l'élément de départ avec les trois griffes sur les lisses. Pour créer un linéaire, il vous faut au minimum 1 élément de départ ensuite vous ajoutez autant d’élément suivant que votre besoin.

Exemple : Vous avez besoin de 10 mètres linéaires de rayonnage (avec des éléments d'un mètre)

Vous devez commander :

  • 1 mètre d'élément de départ
  • + 9 mètres d'éléments suivant
PTBD2012-30
Hauteur du rayonnage
2 000 et 2 400 mm
Longueur de l'élément de départ
1 040 et 1 290 mm
Longueur de l'élément suivant
1 000 et 1 250 mm
Profondeur
500 mm
Section du montant (Dimensions)
50 x 50 mm
Couleur des lisses (niveaux)
Gris clair (RAL 7035)
Couleur des échelles (poteaux)
Bleu (RAL 5005) pour les poteaux et acier galvanisé pour les traverses et diagonales
Couleur des renforts des niveaux
Pas de peinture acier galvanisé
Charge Admissible pour un tube de 34 mm
150 Kg pour une longueur de 1 250 mm
Charge Admissible pour un tube de 34 mm
250 Kg pour une longueur de 1 000 mm
Charge Admissible pour un tube de 50 mm
300 Kg pour une longueur de 1 000 mm
Charge Admissible pour un tube de 50 mm
250 Kg pour une longueur de 1 250 mm

Montage du Rayonnage mi-lourd porte bobines

Découvrez comment assembler le Rayonnage mi-lourd porte bobines, idéal pour stocker vos bobines en toute sécurité. Ce rayonnage mi-lourd est conçu pour supporter des charges importantes et faciliter l'accès aux bobines, ce qui le rend parfait pour les entrepôts industriels.
