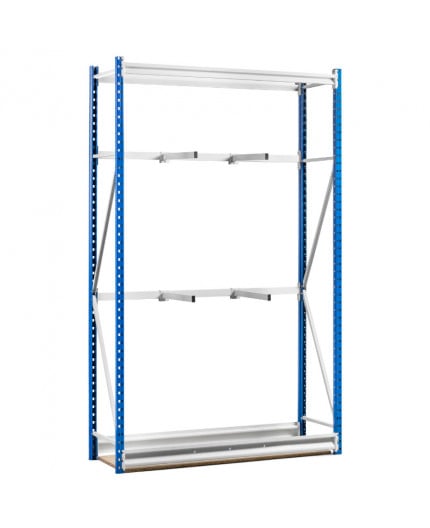

Rayonnage mi-lourd pour le rangement vertical

280,15 €
HT
Hauteur
Longueur
Profondeur
Séparation
Type d'élément
gif rayonnage
Quantité

Documentation technique

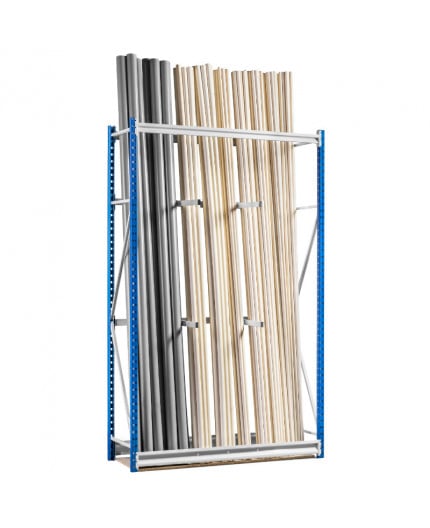

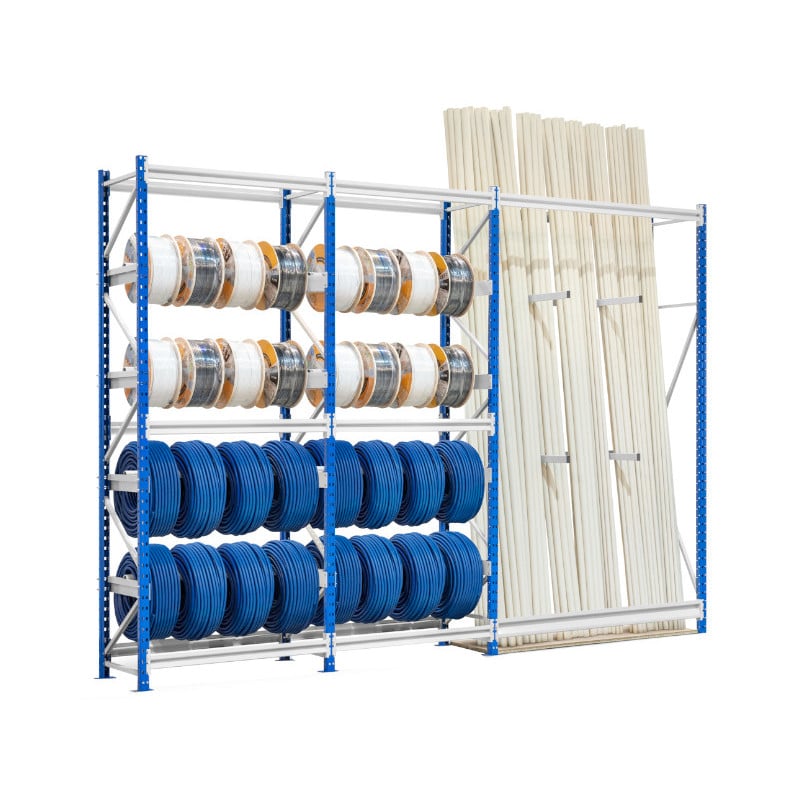

Besoin de stocker des produits longs de type tubes PVC, lattes de bois, moulures, ...?

Le rayonnage mi-lourd vertical est parfaitement conçu pour cela

Disponible avec deux longueurs

Hauteur : 2 400 mm

Profondeur : 500 mm

Longueur des lisses : 1 500 et 1 750 mm

Charge admissible sur la lisse arrière (en haut) en fonction de la longueur :

Longueur de 1 500 mm : 200 Kg

Longueur de 1 750 mm : 150 Kg

Pour plus de sécurité : ce rayonnage doit impérativement être positionner le long d'un mur ou fixer au sol pour éviter qu'il ne bascule

Le rayonnage mi-lourd pour le stockage de produits verticaux est a mi chemin entre le rayonnage à plat et le rayonnage de type cantilever il est est livré avec 4 séparateurs.

La profondeur de 500 mm vous permet de stocker aisément de longues pièces.

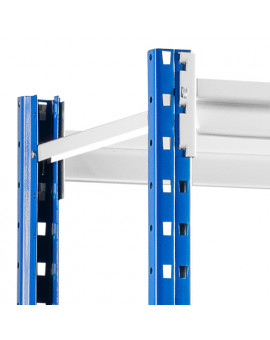

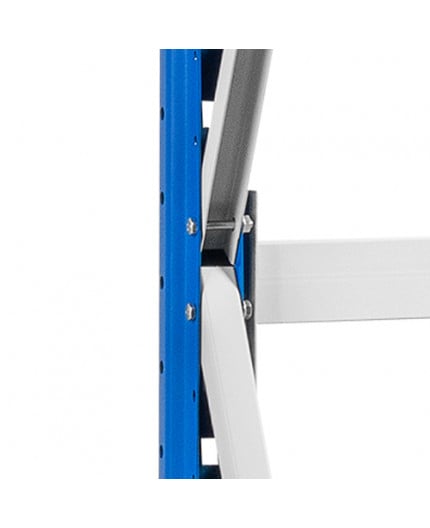

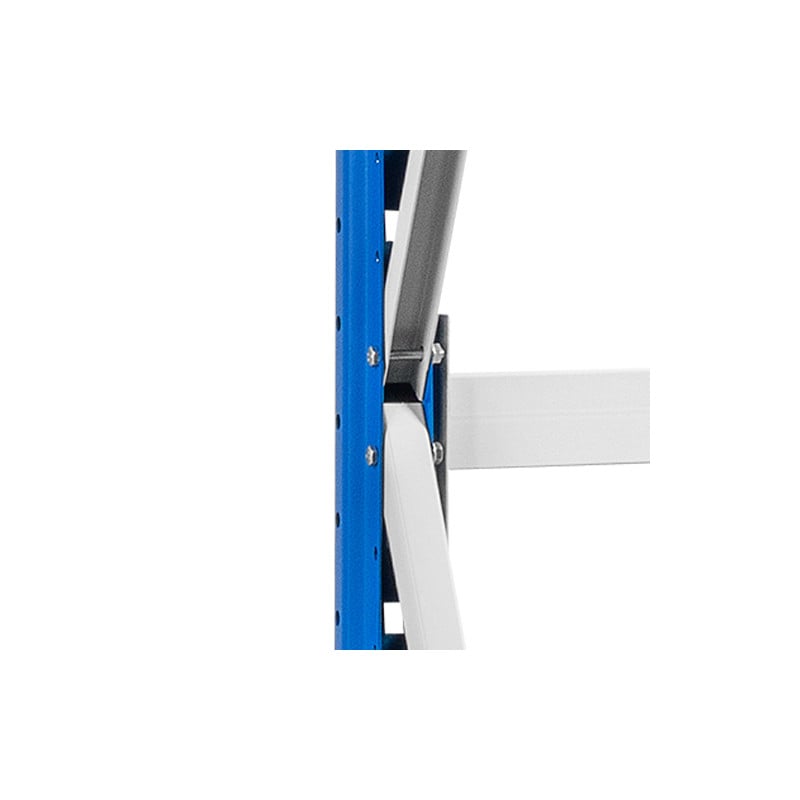

Les 2 tubes carrés (50 x 30 x 2 mm) sont fixés sur les échelles avec 3 griffes et une paire de goupilles.

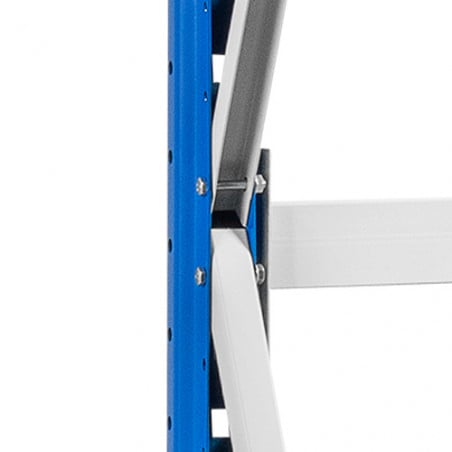

Le rayonnage vertical à une structure en acier très résistant, de finition peinture époxy bleu (RAL 5005) pour les montants des échelles (50 x 50) et gris (RAL 7035) pour les séparateurs, les lisses (103 x 34 x 1,8 mm). Les entretoises, barres horizontales et barres diagonales des échelles sont en acier galvanisé.

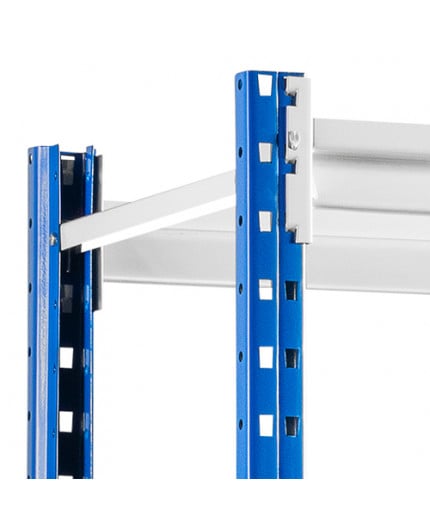

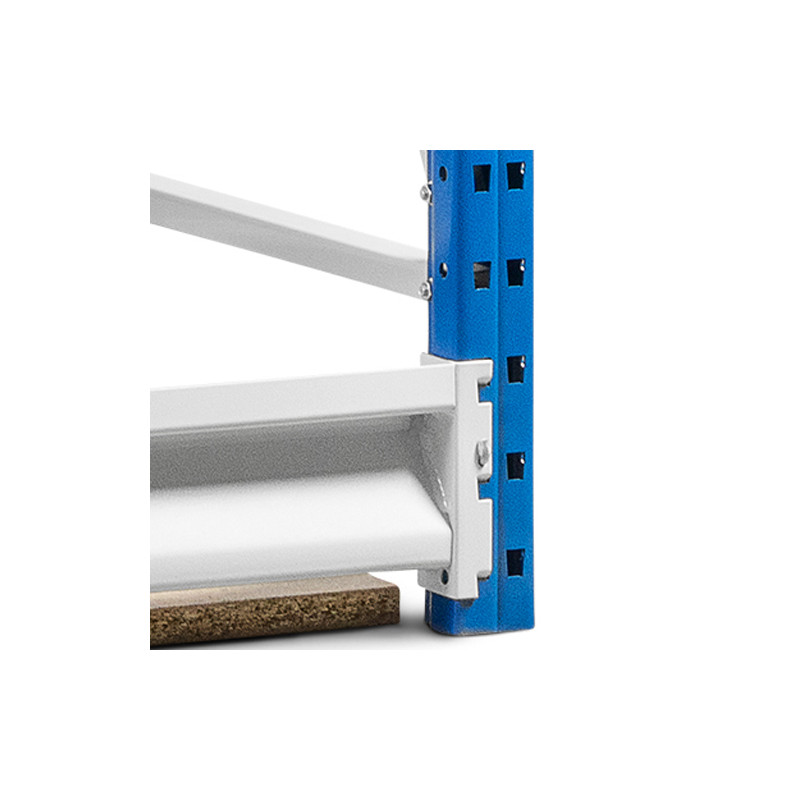

L’accrochage des lisses se fait avec trois griffes et les goupilles de sécurité permettent d’obtenir une rigidité parfaite de l’ensemble.

Montage facile du rayonnage vertical

Le rayonnage mi-lourd vertical est livré démonté en kit avec une notice de montage, il est facile à assembler, il faut boulonner les échelles.

Il est possible de régler la hauteur des lisses tous les 50 mm afin que ce rayonnage s’adapte au mieux à la taille des tourets de câbles.

Composition

  • D’échelles (2 pour l’élément de départ et 1 pour le suivant) avec pied métallique
  • De 2 lisses supérieur (hauteur 62, profondeur 25, épaisseur de la tôle 1.5mm).
  • De 2 lisses inférieur (hauteur 103, profondeur 34, épaisseur de la tôle 1.8mm).

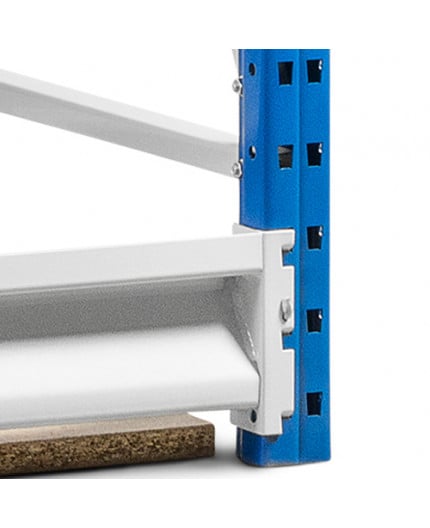

  • D'un socle en bois OSB 22 mm

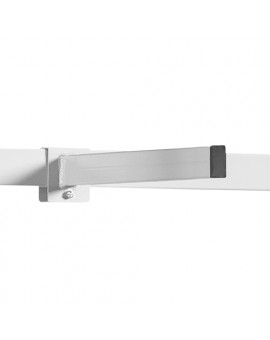

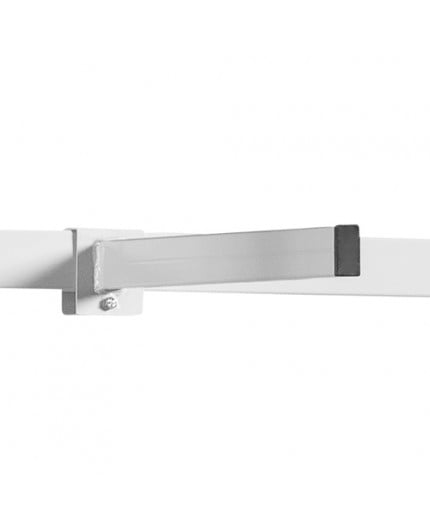

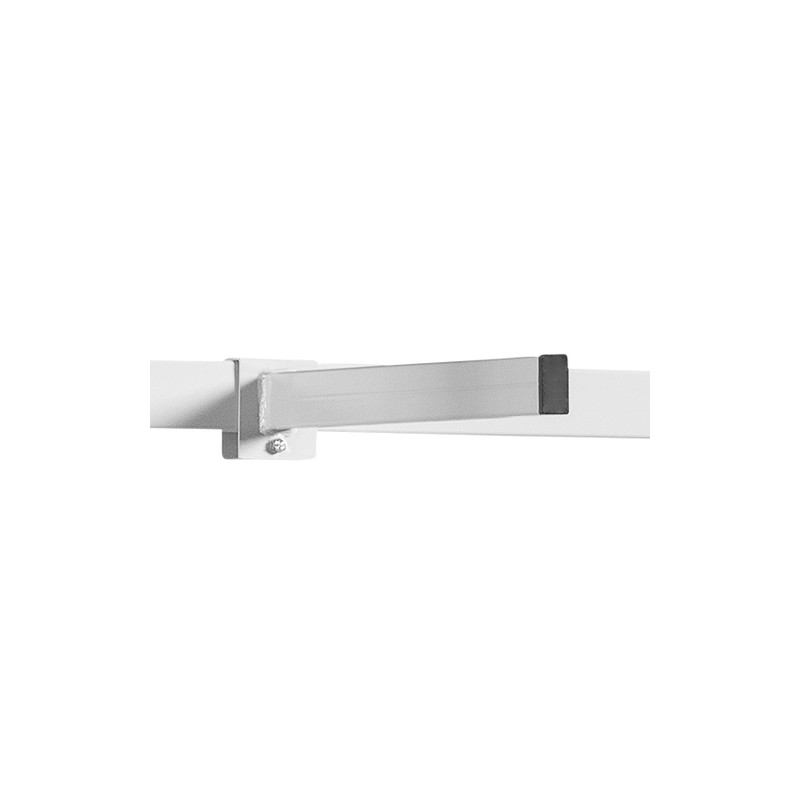

  • De 2 barres horizontales (hauteur 50, profondeur 30, épaisseur de la tôle 2 mm) et 4 séparateurs qui viennent se fixer dessus.
  • Des goupilles de sécurité

Les accessoires :

  • Séparateurs supplémentaires

Les types d’éléments :

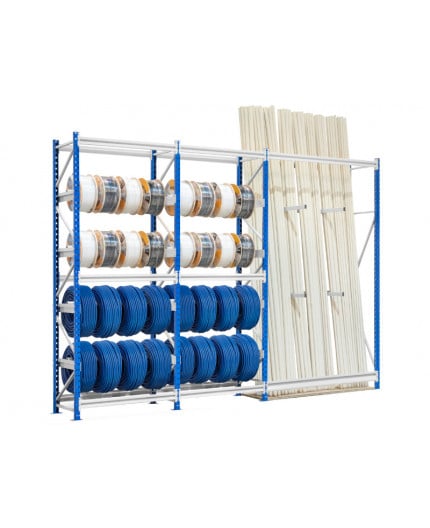

L'élément de départ possède 2 échelles et l'élément suivant 1 échelle. L’élément suivant s'accroche sur l’échelle de l'élément de départ avec les trois griffes sur les lisses. Pour créer un linéaire, il vous faut au minimum 1 élément de départ ensuite vous ajoutez autant d’élément suivant que votre besoin.

Exemple : Vous avez besoin de 10 mètres linéaires de rayonnage (avec des éléments d'un mètre)

Vous devez commander :

  • 1 mètre d'élément de départ
  • + 9 mètres d'éléments suivant
PTRVD1550
Hauteur du rayonnage
2 400 mm
Longueur de l'élément de départ
1 550 et 1 800 mm
Longueur de l'élément suivant
1 500 et 1 750 mm
Longueur utile entre deux poteaux
1 450 et 1 700 mm
Profondeur
500 mm
Section du montant (Dimensions)
50 x 50 mm
Charge Admissible par échelle
3,5 tonnes avec un premier niveau à 800 mm
Couleur des échelles (poteaux)
Bleu (RAL 5005) pour les poteaux et acier galvanisé pour les traverses et diagonales
Couleur des diagonales et des horizontaux des échelles
Pas de peinture acier galvanisé
Charge Admissible sur la Lisse Arrière
Longueur 1 750 mm : 150 Kg
Charge Admissible sur la Lisse Arrière
Longueur 1 500 mm : 200 Kg
Longueur hors tout du bras
500 mm
