Rayonnage Cantilever Léger pour le rangement horizontal

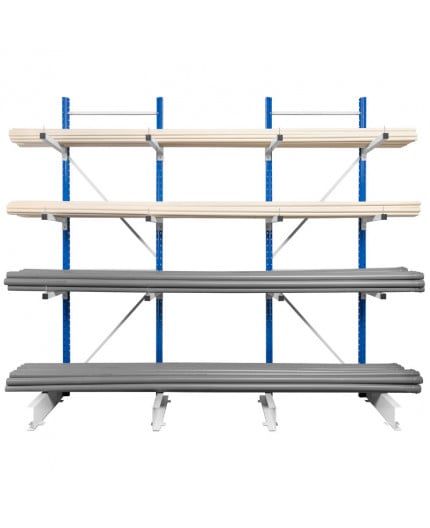

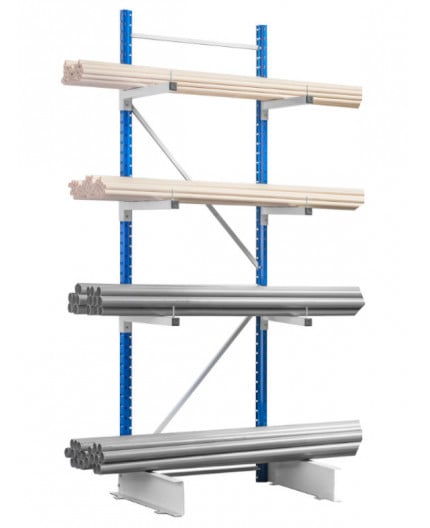

Le rayonnage léger de type cantilever pour le stockage de produits horizontaux est livré avec 3 niveaux de stockage (possibilité d'en ajouter d'autres).

La profondeur de 400 mm ou 500 mm vous permet de stocker aisément de longues pièces horizontalement, la tige au bout du bras retient les produits.

Les bras sont boulonnés sur les montants bleus de l'échelle.

Le rayonnage cantilever léger a une structure en acier très résistante, de finition peinture époxy : bleu (RAL 5005) pour les montants de l'échelle (50 x 50) et gris (RAL 7035) pour les pieds, les bras et les contreventements (barres horizontales et diagonales entre les deux montants bleus).

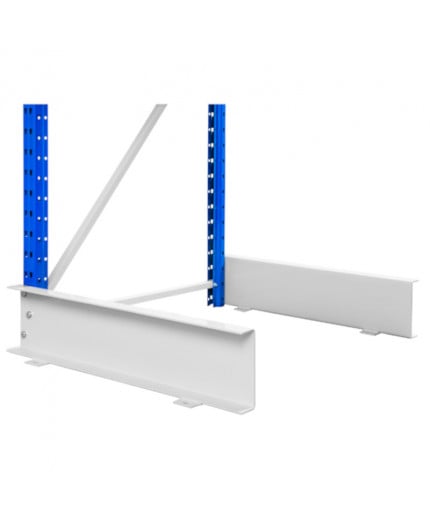

La fixation des pieds se fait par deux boulons sur le poteau permettant d’obtenir une rigidité parfaite de l’ensemble.

Attention : Il faut absolument fixer les deux pieds au sol

Montage facile du rayonnage horizontal

Le rayonnage cantilever léger est livré démonté en kit, avec une notice de montage.

Il est facile à assembler, il faut boulonner les pieds et les contreventements sur les montants bleus.

Il est possible de régler la hauteur des niveaux tous les 50 mm de façon à ce que le rayonnage s’adapte au mieux à la taille des produits à stocker.

Composition

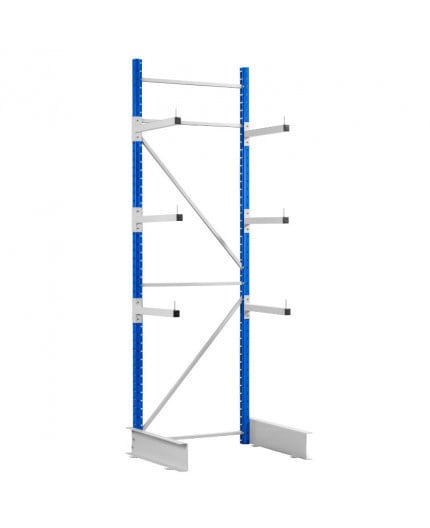

Élément simple face

• Deux colonnes ou montants bleus.
• Deux pieds ou socles boulonnés aux montants bleus.
• Un contreventement composé de 4 barres horizontales et 2 barres diagonales qui vont faire la longueur de 800 mm du cantilever.
• De 6 bras avec la tige de retenue permettant de faire 3 niveaux.

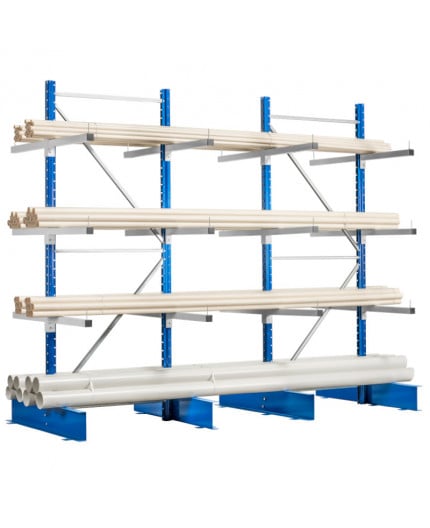

Élément double face

• Deux colonnes ou montants bleus.
• Quatre pieds ou socles boulonnés aux montants bleus.
• Un contreventement composé de 4 barres horizontales et 2 barres diagonales qui vont faire la longueur de 800 mm du cantilever.
• De 12 bras avec la tige de retenue permettant de faire 3 niveaux.

Les accessoires :

• Bras de niveaux supplémentaires (Il faut 2 bras pour faire un niveau)

Le calcul des longueurs :

L'espace entre deux éléments doit être inférieur ou égal à 800 mm

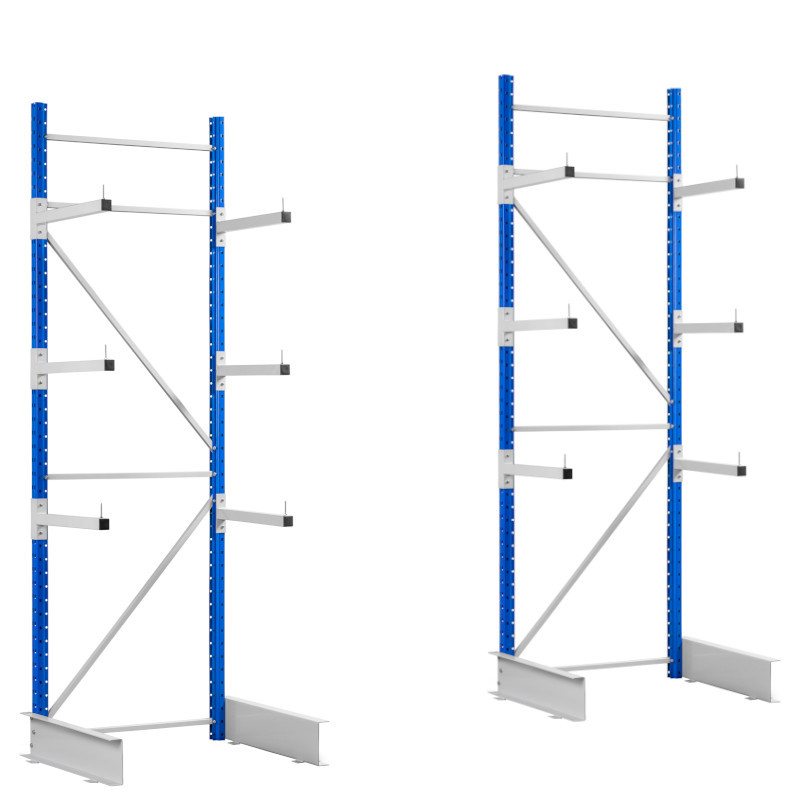

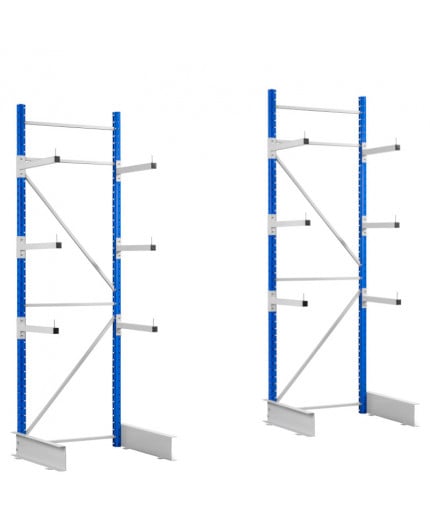

Exemple avec deux éléments

Un élément de 800 mm de long + l'espace entre les deux de 400 mm + Un élément de 800 mm de long

=> on aura une longueur de 2 000mm

Un élément de 800 mm de long + l'espace entre les deux de 800 mm (c'est le maximum) + Un élément de 800 mm de long

=> on aura une longueur de 2 400mm

Exemple avec trois éléments

Un élément de 800 mm de long + l'espace entre les deux de 400 mm + Un élément de 800 mm de long + l'espace entre les deux de 400 mm + Un élément de 800 mm de long

=> on aura une longueur de 3 200mm

Un élément de 800 mm de long + l'espace entre les deux de 800 mm (c'est le maximum) + Un élément de 800 mm de long + l'espace entre les deux de 800 mm (c'est le maximum) + Un élément de 800 mm de long

=> on aura une longueur de 4 000mm
