Rayonnage métallique : comment dimensionner son installation dans un entrepôt ?

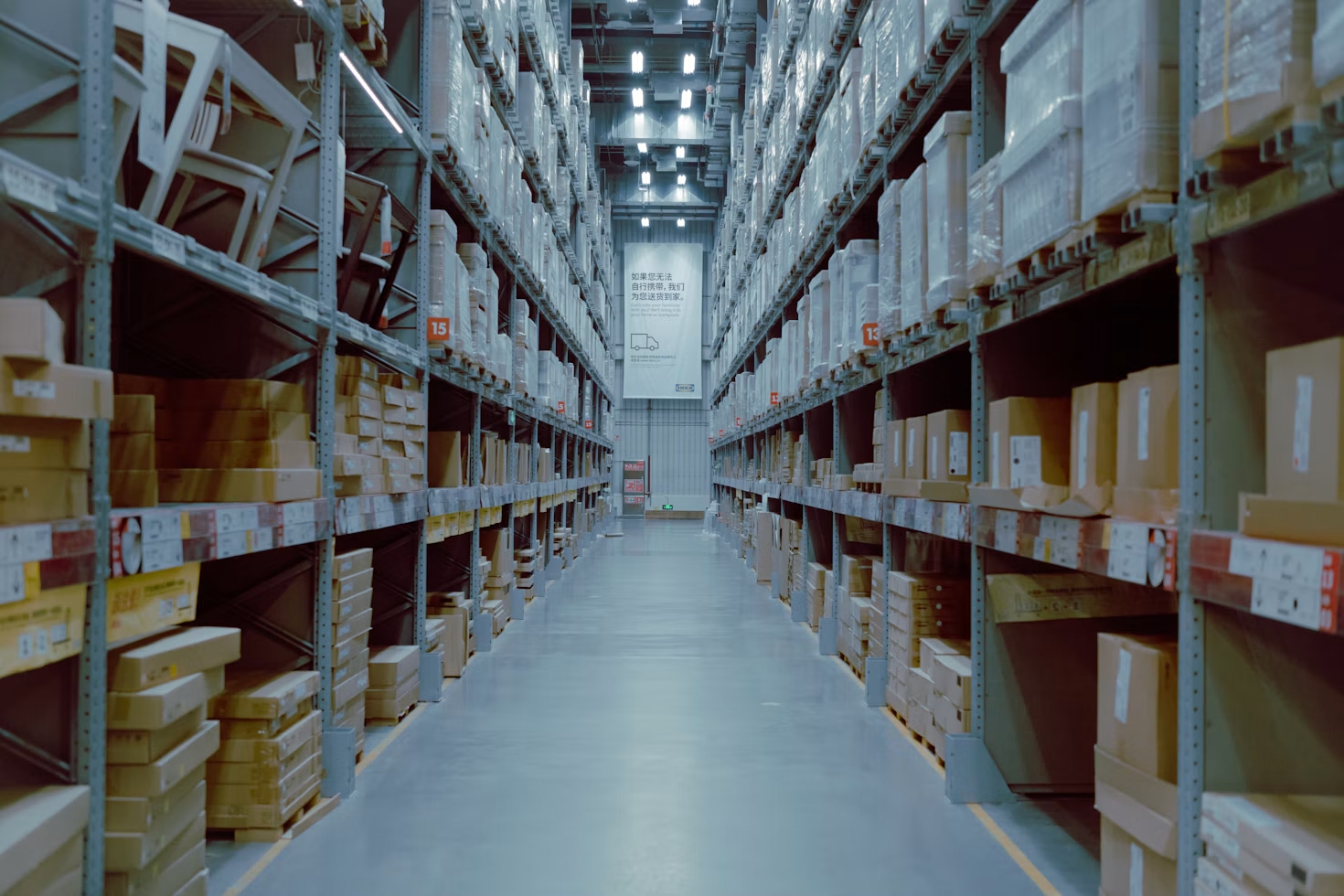

Emménagement dans un nouveau bâtiment, création d'une zone de stockage, développement d'une activité de préparation de commandes : tôt ou tard, il faut équiper son entrepôt ou sa réserve en rayonnages métalliques. Ce choix se fait encore souvent au jugé, à partir de la surface disponible, sans avoir réellement calculé ce que l'installation doit contenir.
Or les erreurs se paient dans les deux sens. Un rayonnage sous-dimensionné sature rapidement et oblige à une extension précoce. Une installation surdimensionnée immobilise une surface et un budget inutiles. Le bon dimensionnement repose sur une méthode simple, détaillée ici étape par étape jusqu'à un exemple chiffré : partir du stock réel pour en déduire les dimensions des travées, leur nombre et la surface au sol nécessaire.
Quelles informations réunir avant de dimensionner un rayonnage métallique ?
Un dimensionnement fiable commence par un relevé précis de deux éléments : ce qui doit être stocké et l'espace dans lequel il doit l'être. Toutes les cotes de l'installation, de la profondeur des niveaux tablettes au nombre de travées, découlent de ces données. Une approximation à ce stade se répercute sur l'ensemble du calcul.
Dimensions, poids, quantités : faire l'inventaire précis des marchandises à stocker
La première étape consiste à dresser un inventaire détaillé du stock, référence par référence ou famille par famille. Pour chacune, plusieurs informations sont nécessaires :
- Le format du conditionnement : longueur, largeur et hauteur des cartons, bacs ou colis tels qu'ils seront posés sur les tablettes, et non les dimensions du produit seul.
- Le poids unitaire, qui servira à calculer la charge par niveau.
- La quantité maximale à stocker, et non la quantité moyenne. Un rayonnage dimensionné sur le stock moyen sature dès le premier pic d'activité ou le premier approvisionnement saisonnier.
- Les possibilités de gerbage : certains cartons peuvent être empilés sur un même niveau, d'autres non, en raison de leur fragilité ou de leur instabilité.
Pour les sites qui gèrent un grand nombre de références, regrouper les produits par familles de formats simplifie considérablement le calcul. Les références de dimensions proches peuvent partager la même configuration de travée. Les produits hors gabarit, en particulier les charges longues comme les tubes, profilés ou panneaux, relèvent d'une solution spécifique de type cantilever et se dimensionnent à part.
Hauteur libre, poteaux, issues de secours : relever les contraintes du bâtiment
Le second relevé porte sur le local lui-même, avec un plan coté aussi précis que possible. La surface au sol ne suffit pas. Plusieurs contraintes limitent l'espace réellement utilisable :
- La hauteur libre, mesurée sous le point le plus bas du plafond : poutres, luminaires, gaines, chemins de câbles. En présence d'un réseau de sprinklers, un dégagement doit être conservé au-dessus des charges les plus hautes, selon les règles de sécurité incendie applicables au site.
- Les obstacles fixes : poteaux, portes, fenêtres, radiateurs, tableaux électriques. Les extincteurs et les robinets d'incendie armés doivent rester accessibles et visibles.
- Les issues de secours et les circulations d'évacuation. Les allées de secours doivent présenter une largeur d'au moins 0,90 m et une hauteur d'au moins 2 m, et aucune allée de service ne doit se situer à plus de 20 m de l'une d'elles.
- L'état et la résistance du sol. Un rayonnage mi-lourd entièrement chargé peut reporter jusqu'à plusieurs tonnes par échelle sur quelques points d'appui. La planéité et la portance de la dalle doivent être vérifiées avant l'implantation.
- Les murs disponibles, qui permettent d'adosser des rayonnages simple face et, le cas échéant, de les fixer. Les rayonnages légers de grande hauteur et de faible profondeur nécessitent souvent une fixation murale pour garantir leur stabilité.
Enfin, le mode de manutention doit être défini dès cette étape. Les rayonnages légers et mi-lourds se chargent manuellement : ils ne sont pas conçus pour recevoir des charges déposées au chariot élévateur, contrairement aux racks à palettes. Si un transpalette ou un chariot doit circuler entre les rangées, les allées devront être dimensionnées en conséquence, ce qui réduit d'autant la surface disponible pour le stockage.
Profondeur, longueur, hauteur : comment calculer les dimensions d'une travée ?
Une travée correspond à l'espace compris entre deux échelles ou deux paires de montants, sur toute la hauteur du rayonnage. C'est l'unité de base du calcul : une fois ses dimensions fixées et sa capacité connue, il suffit de la reproduire autant de fois que nécessaire. Ses trois dimensions se déterminent à partir du format des charges stockées, et non l'inverse.
Profondeur des tablettes ou niveaux : partir du format réel des cartons et des bacs
La profondeur de la tablette doit correspondre à la profondeur du conditionnement stocké, avec une faible marge. Un carton qui dépasse de la tablette est mal soutenu et gêne la circulation dans l'allée. À l'inverse, une tablette nettement plus profonde que les charges crée un espace perdu à l'arrière, ou incite à stocker sur deux rangs, ce qui complique l'accès aux produits placés au fond.
Le sens de pose des cartons est un paramètre à arbitrer. Un carton de 600 × 400 mm peut être posé avec sa grande face en profondeur, sur une tablette de 600 mm, ou avec sa petite face en profondeur, sur une tablette de 400 mm. Le premier choix permet de loger plus de cartons sur une même longueur. Le second réduit l'emprise au sol de la rangée et la largeur totale occupée.
Les gammes de rayonnages proposent généralement un large choix de profondeurs, de 300 à 1 000 mm pour un rayonnage léger et de 400 à 1 200 mm pour un rayonnage mi-lourd. Une même rangée conserve en revanche une profondeur unique, puisque les éléments suivants s'appuient sur les montants de l'élément de départ. Lorsque les formats stockés sont très différents, il est donc préférable de prévoir des rangées distinctes plutôt qu'une profondeur de compromis.
Longueur de travée : combien de colis loger par niveau ?
La longueur de travée se détermine en fonction du nombre de colis à loger côte à côte sur un niveau. Le calcul est simple :
Longueur utile nécessaire = nombre de colis × largeur d'un colis + jeux latéraux
En manutention manuelle, un jeu de quelques centimètres entre les colis et avec les montants suffit pour les saisir sans frotter. L'objectif est de choisir une longueur de travée qui corresponde au plus près à un multiple du format stocké. Une travée de 1 500 mm accueille par exemple trois cartons de 400 mm de large avec un jeu confortable, mais seulement deux cartons de 600 mm, en laissant 300 mm inutilisés sur chaque niveau.
La longueur a aussi une incidence sur la capacité de charge. Plus une travée est longue, plus la charge admissible par niveau diminue, car les lisses et les tablettes travaillent sur une portée plus importante. Les fiches techniques des fabricants indiquent la charge admissible selon la longueur retenue. Des travées plus longues réduisent en contrepartie le nombre de montants nécessaires, et donc le coût au mètre linéaire.
Hauteur totale et nombre de niveaux : les limites d'un stockage à manutention manuelle
Le nombre de niveaux découle de la hauteur disponible et de l'espacement nécessaire entre deux niveaux. Cet espacement, ou pas de niveau, se calcule ainsi :
Pas de niveau = hauteur de la charge + jeu de prise en main + épaisseur de la tablette ou de la lisse
Un jeu de l'ordre de 50 à 100 mm au-dessus des charges permet de les sortir sans les incliner. Le réglage des niveaux par pas réguliers, tous les 50 mm sur de nombreux rayonnages légers, permet d'approcher au plus près de la cote calculée.
La hauteur totale ne dépend pas seulement du plafond. En stockage manuel, la vraie limite est la hauteur que l'opérateur peut atteindre sans effort ni risque. Au-delà de la portée bras tendus, chaque prélèvement nécessite un marchepied ou une plateforme, ce qui ralentit les opérations. Les niveaux supérieurs sont donc à réserver au stock de réserve, aux produits légers et à faible rotation. Les charges lourdes, elles, ne doivent pas être manipulées au-dessus des épaules.
Les rayonnages légers se déclinent généralement de 2 000 à 3 000 mètres mm de hauteur, et les rayonnages mi-lourds jusqu'à 5 mètres000 mm. Sur ces derniers, le premier niveau peut être placé en hauteur de 1.2 m maxi pour dégager un emplacement au sol, par exemple pour une palette déposée au transpalette sous la première lisse.
Quelle charge par niveau prévoir sur un rayonnage léger ou mi-lourd ?
La charge par niveau se calcule à partir du stock le plus lourd susceptible d'occuper ce niveau, et non à partir d'un poids moyen. Le calcul reprend directement les résultats de l'étape précédente :
Charge par niveau = nombre de colis par niveau × poids unitaire du colis le plus lourd
Trois cartons de 15 kg représentent ainsi 45 kg par niveau, un poids largement compatible avec un rayonnage léger, dont la capacité atteint généralement aà 300 kg par niveau selon les modèles et la longueur de travée. Six caisses de 60 kg totalisent en revanche 360 kg : ce stock relève d'un rayonnage mi-lourd, avec des capacités de l'ordre de 475 à 850 kg par niveau. La charge calculée est ensuite comparée à la charge admissible indiquée par le fabricant pour la configuration retenue, qui varie selon la longueur et la profondeur de la lisse travée.
Cette capacité s'entend pour une charge uniformément répartie sur toute la surface du niveau et principalement sur les deux lisses. Un colis lourd concentré au centre d'une tablette sollicite davantage la structure que le même poids réparti sur toute la longueur. Il est donc prudent de ne pas dimensionner au plus juste et de conserver une marge suffisante pour absorber les écarts de poids, l'arrivée de nouvelles références plus lourdes ou une répartition imparfaite au quotidien.
La vérification ne s'arrête pas au niveau. La charge cumulée de tous les niveaux d'une travée doit rester inférieure à la capacité des échelles qui la supportent. Sur un rayonnage mi-lourd dont les échelles admettent 3 500 kg, cinq niveaux chargés à 475 kg représentent 2 375 kg et restent dans les limites. Cinq niveaux à 850 kg totalisent en revanche 4 250 kg et dépassent cette capacité, même si chaque niveau, pris isolément, reste conforme. La distinction entre charge par niveau et charge par colonne est détaillée dans notre article consacré au stockage des charges lourdes.
Une fois la configuration arrêtée, les charges admissibles doivent être affichées sur chaque rayonnage, afin que chaque opérateur connaisse les limites à respecter.
Combien de travées et quelle surface au sol pour loger tout le stock ?
Une fois la travée type définie, le reste du dimensionnement relève du calcul : combien de travées faut-il pour loger l'ensemble du stock, et quelle surface l'installation occupera-t-elle une fois les circulations intégrées ?
Du nombre d'emplacements au nombre de travées : la formule de calcul
La capacité d'une travée s'obtient en multipliant le nombre de colis par niveau par le nombre de niveaux. Le nombre de travées nécessaires en découle directement :
Nombre de travées = quantité maximale à stocker ÷ capacité d'une travée, arrondi à l'entier supérieur
Lorsque le stock comprend plusieurs familles de formats, le calcul se fait famille par famille, chacune avec sa propre configuration de travée, avant d'additionner les résultats.
Le linéaire de rayonnage correspond ensuite au nombre de travées multiplié par leur longueur. Ce linéaire se répartit en rangées, dont la longueur dépend des dimensions du local et des obstacles relevés. Chaque rangée se compose d'un élément de départ, doté de ses propres montants, puis d'éléments suivants qui s'appuient sur les montants de l'élément précédent. Une rangée de huit travées comprend ainsi un élément de départ et sept éléments suivants.
Allées, dégagements, zones de circulation : ce qu'il faut ajouter à l'emprise des rayonnages
L'emprise des rayonnages seuls ne représente qu'une partie de la surface nécessaire. Elle se calcule en multipliant le linéaire par la profondeur des tablettes. Il faut ensuite y ajouter les allées qui permettent d'accéder à chaque emplacement.
La disposition des rangées influe fortement sur ce ratio. Les rangées adossées aux murs, en simple face, ne nécessitent qu'une allée. Les rangées centrales placées dos à dos partagent leurs allées avec les rangées voisines, ce qui optimise la surface. Avec des rangées dos à dos de 2 × 600 mm de profondeur et des allées de 1 m, chaque module de 2,20 m de large comprend 1,20 m de rayonnage pour 1 m d'allée : les circulations représentent alors près de la moitié de la surface. Ce calcul simple permet d'évaluer rapidement l'emprise réelle d'une implantation.
La largeur des allées dépend du mode de manutention. En circulation piétonne, une allée à sens unique doit mesurer au moins 0,80 m. Des largeurs supérieures sont nécessaires pour permettre aux opérateurs de se croiser ou pour faire circuler un chariot ou un transpalette. À ces allées s'ajoutent l'allée principale de circulation, les allées de secours et les zones annexes : réception, préparation, postes de travail, expédition. L'organisation de ces espaces est détaillée dans notre article sur l'organisation du stockage en fonction des flux logistiques.
Réserve de capacité : pourquoi ne jamais dimensionner au plus juste
Une installation dimensionnée pour être remplie à 100 % est une installation déjà saturée. Lorsque le taux d'occupation d'un rayonnage dépasse régulièrement 85 à 90 %, chaque mise en stock oblige à déplacer d'autres produits et la gestion des emplacements devient une contrainte quotidienne.
Il est donc recommandé de dimensionner l'installation de façon à ce que le stock maximal occupe environ 80 à 85 % des emplacements. En pratique, cela revient à majorer la quantité à stocker de 15 à 25 % avant de calculer le nombre de travées. Cette réserve absorbe les variations saisonnières, l'arrivée de nouvelles références et la croissance de l'activité à court terme.
Pour les évolutions plus importantes, le choix d'un rayonnage modulable permet d'ajouter des niveaux ou de nouveaux éléments suivants sans remplacer l'installation existante, comme l'explique notre article sur l'adaptation du stockage à l'évolution de l'activité.
Un exemple concret : dimensionner un rayonnage pour 400 cartons
Une entreprise doit stocker 400 cartons de 600 × 400 × 300 mm, pesant 15 kg chacun, dans une réserve. Les cartons ne sont pas gerbés et la manutention est manuelle. Voici un exemple de dimensionnement pas à pas :
| Étape | Calcul | Résultat |
|---|---|---|
| Profondeur des tablettes | Carton posé grande face en profondeur | 600 mm |
| Longueur de travée | 3 cartons de 400 mm = 1 200 mm + jeux | 1 500 mm |
| Pas de niveau | 300 mm de carton + jeu + tablette | Environ 400 mm |
| Nombre de niveaux | Rayonnage de 2 000 mm ÷ 400 mm | 5 niveaux |
| Capacité par travée | 3 cartons × 5 niveaux | 15 cartons |
| Charge par niveau | 3 cartons × 15 kg | 45 kg (rayonnage léger) |
| Stock avec réserve de 20 % | 400 × 1,2 | 480 cartons |
| Nombre de travées | 480 ÷ 15 | 32 travées, soit 48 m linéaires |
| Surface de la zone | 4 rangées de 12 m dos à dos + allées | Environ 73 m² |
Les rayonnages eux-mêmes n'occupent que 30 m² environ : les allées représentent plus de la moitié de la surface nécessaire. Si illustratif soit-il, cet exemple montre l'intérêt de partir du stock réel plutôt que de la surface disponible pour commander la bonne installation.
Dimensionner un rayonnage métallique ne demande pas d'outil complexe, mais de la rigueur dans l'ordre des étapes. Tout part d'un inventaire précis du stock maximal et d'un relevé coté du local. Le format des charges fixe la profondeur, la longueur et le nombre de niveaux de chaque travée. Leur poids détermine la charge par niveau et oriente vers un rayonnage léger ou mi-lourd. Le nombre de travées, les allées et la réserve de capacité donnent enfin la surface réellement nécessaire. Cette méthode évite les deux écueils les plus fréquents : une installation saturée dès sa mise en service, ou une surface immobilisée sans utilité.
