Quel type de rayonnage industriel choisir pour des charges lourdes ?
Stocker des charges lourdes dans un entrepôt industriel ne pose pas les mêmes problèmes que stocker des cartons légers. Les contraintes structurelles sont différentes, les engins de manutention imposent leurs propres exigences, et un mauvais choix derayonnage industriel a des conséquences directes sur la sécurité des équipes et la durabilité de l'installation. Avant de retenir une solution, il est utile de comprendre ce qui distingue les différents systèmes disponibles et les critères qui permettent d'orienter le choix.
Qu'est-ce qu'une charge lourde en rayonnage industriel ?
En rayonnage industriel, on parle de charge lourde à partir de 500 kg par niveau. En dessous de ce seuil, on se situe dans le domaine du rayonnage mi-lourd ou léger. Au-delà, les contraintes structurelles changent de nature : les sections des montants s'épaississent, les lisses sont dimensionnées différemment et la compatibilité avec les engins de manutention devient un critère incontournable.
Il est important de distinguer deux notions souvent confondues :
-la charge par niveau, qui correspond au poids maximal admissible sur une paire de lisses ;
-la charge par échelle ou par colonne , qui représente la charge totale supportée par l'ensemble de la structure sur toute sa hauteur.
Un rayonnage industriel peut supporter plusieurs tonnes par échelles tout en ayant une capacité par niveau plus limitée. Raisonner uniquement en charge par niveau sans tenir compte de la charge totale par colonne est l'une des erreurs les plus fréquentes lors du dimensionnement d'un rayonnage pour charges lourdes.

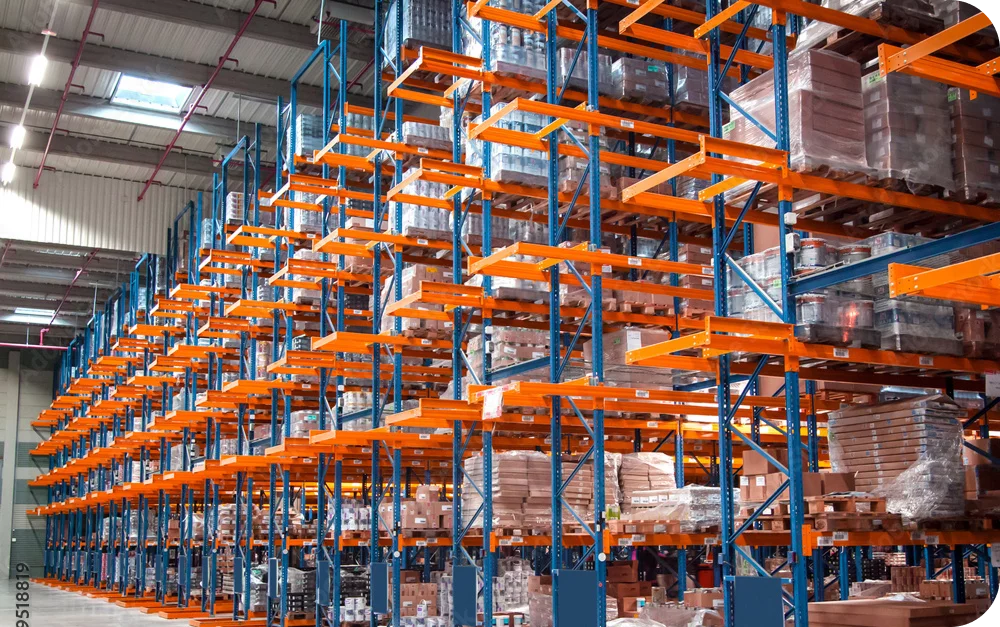

Le rack à palettes : la référence pour les charges palettisées lourdes
Le rack à palettes : la référence pour les charges palettisées lourdes
Le rack à palettes supporte de 1 000 à plus de 4 000 kg par niveau et reste compatible avec la grande majorité des engins de manutention. Son accès direct à chaque palette en fait la solution de référence pour les entrepôts à références multiples où la sélectivité du stock est une priorité.
Le rayonnage à accumulation : densité maximale pour charges homogènes
Le rayonnage à accumulation supprime les allées de circulation et permet de gagner jusqu'à 80 % d'espace supplémentaire par rapport à un rack classique. Le système drive-in fonctionne en LIFO, le système drive-through en FIFO. C'est la solution privilégiée pour les grands volumes de références identiques et les chambres froides.
Le rayonnage cantilever lourd : pour les produits longs et lourds
Lerayonnage cantilever est la solution adaptée aux produits longs qui ne peuvent pas être rangés sur des tablettes classiques : tubes acier, profilés métalliques, barres, madriers, tôles. Ses bras en porte-à-faux sans montants frontaux facilitent le chargement et le déchargement, manuellement ou à l'aide d'un engin.
Le rayonnage mi-lourd : pour les charges intermédiaires manipulées manuellement
Lerayonnage mi-lourd couvre les charges de 200 à 850 kg par niveau sans nécessiter d'engin de manutention. Il est adapté aux pièces mécaniques, caisses métalliques et bacs lourds manipulés à la main ou au transpalette léger.
Les critères décisifs pour bien choisir un rayonnage industriel pour charges lourdes
La capacité de charge par niveau et par colonne
Il faut raisonner à la fois en charge par niveau et en charge totale par colonne, deux notions distinctes que l'on confond souvent. Un rayonnage peut afficher 2 000 kg par niveau tout en ayant une charge maximale par colonne qui limite le nombre de niveaux utilisables à pleine charge. La répartition du poids sur la lisse est également déterminante : on parle ici de charges uniforméments réparties, une charge mal centrée peut provoquer une déformation même en dessous du seuil théorique admissible
La résistance de la dalle au sol
Un rack à palettes chargé exerce une pression concentrée sur ses pieds de montants qui peut atteindre plusieurs tonnes au mètre carré. Avant toute installation, vérifier la capacité portante de la dalle est une précaution indispensable, en particulier dans les bâtiments anciens ou les entrepôts dont les dalles n'ont pas été dimensionnées pour un usage industriel intensif. Parfois il est indispensable de mettre des plaques de charge pour supporter le poids. De plus, la fixation au sol est obligatoire que ce soit avec des chevilles à frapper ou des chevilles chimiques.
La compatibilité avec les engins de manutention
La hauteur de levée du chariot élévateur conditionne la hauteur maximale des niveaux, et son gabarit détermine les largeurs d'allées nécessaires. Un chariot frontal nécessite des allées plus larges qu'un chariot à mât rétractable, ce qui influe directement sur la densité de stockage possible. Choisir un rayonnage sans tenir compte de ces contraintes augmente le risque d'endommagement des structures au quotidien.
Tableau comparatif : quel rayonnage selon le type de charge lourde ?
.webp)
Le choix d'un rayonnage pour charges lourdes repose toujours sur les mêmes fondamentaux : la nature et le poids des produits stockés, le mode de manutention disponible et les caractéristiques du bâtiment. Le rack à palettes reste la référence pour les charges palettisées, le cantilever s'impose pour les produits longs, le rayonnage à accumulation optimise la densité pour les stocks homogènes, et le rayonnage mi-lourd couvre efficacement les charges intermédiaires. Dans tous les cas, le dimensionnement doit intégrer la charge par échelle / colonne et la résistance de la dalle, deux points qui conditionnent la sécurité et la durabilité de l'installation sur le long terme.
ChezMister Rayonnage, nous accompagnons les professionnels dans le choix et le dimensionnement de leurs solutions de stockage pour charges lourdes. Parce qu'un rayonnage mal dimensionné est avant tout un risque, nous mettons notre expertise au service de chaque projet pour proposer une installation fiable, sécurisée et adaptée aux contraintes réelles de l'activité.
